ZXDU48 B900（V5.0R99M01）是2U高/19英寸寬的嵌入式通信直流電源系統，為-48 V 系列通訊設備供電。支持1路交流輸入，采用單相三線交流輸入模式（L/N/PE），適用于220V電網。滿配置3個整流器，額定輸出功率為4800W。

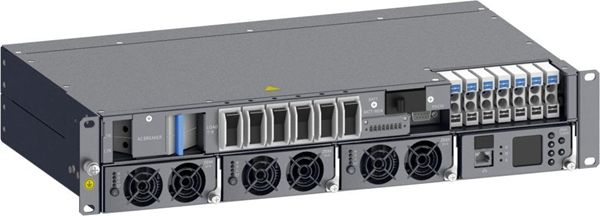

ZXDU48 B900（V5.0R99M01）的外形如圖1所示。
圖1 外形示意圖
產品特點
寬電壓輸入范圍
85 V～295 V的寬電壓交流輸入范圍，減少電力不穩定對設備的影響。
支持高效整流器
支持高效整流器ZXD1500（V5.0），高效整流器的效率在50%負載率以上時不低于95%， 節省能耗。
模塊化的整流器
整流器采用模塊化設計，便于安裝與維護，并支持熱插拔。
模塊化和智能化的監控單元
監控單元采用模塊化設計，便于安裝與維護，并支持熱插拔。 監控單元具有監控管理功能，支持智能電池管理、整流器管理。
產品配置
表1列出了ZXDU48 B900（V5.0R99M01）的典型配置。實際配置以合同定制為準。
| 項目 | 配置說明 | |
|---|---|---|
| 整流器 | 型號 | ZXD1500（V5.0） |
| 數量 | 3個 | |
| 監控單元 | 型號 | CSU520B |
| 交配配電 | 交流輸入 | 1路，單相，32A/2P或50A/2P空 |
交流備用輸出 | 無 | |
| 交流防雷 | 無 | |
| 直流配電 | 電池輸入 | 1路，63A/1P空 |
| 直流負載輸出 | 最多6P空開，具體如下： LLVD1：3×20A/1P LLVD2：3×10A/1P | |
| 直流配電 | 有 | |
| 電池溫度傳感器 | 1套 | |
| 信號接口 | 提供1個8針腳接口和1個RS232接口。 | |
總體結構
外形尺寸

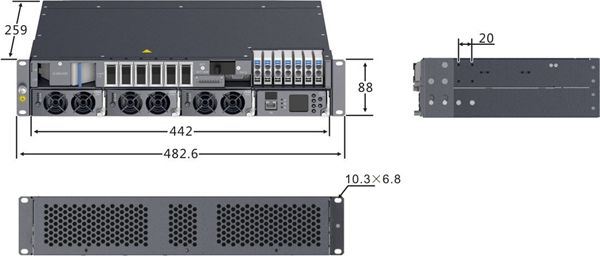

ZXDU48 B900 （ V5.0R99M01 ） 采用 2U 高 /19 英寸寬的插箱結構。 ZXDU48 B900（V5.0R99M01）的外形尺寸為88 mm × 482.6 mm × 259 mm（高×寬×深），如圖2所示。
圖2 外形尺寸
系統組件

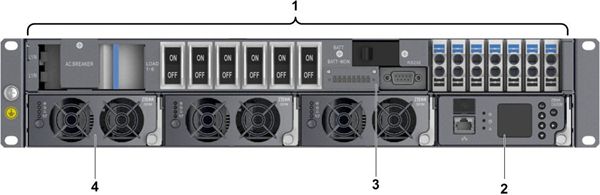

ZXDU48 B900（V5.0R99M01）由整流器、監控單元、配電單元和信號接口組成。詳細的組件布局如圖3所示。
圖3 系統組件
中興ZXDU48 B900組件說明參見表2
| 序號 | 組件 | 說明 |
|---|---|---|
| 1 | 配電單元 | 配電單元提供交流輸入接口、電池輸入接口、負載輸出接口。 |
| 2 | 監控單元 | 監控單元對系統的運行進行信息采集、告警監控和運行管理 |
| 3 | 信號接口 | 信號接口包括電池溫度檢測接口、鐵鋰電池監控接口、電池在位接口 和通訊接口。 |
| 4 | 整流器 | 整流器實現AC-DC轉換，將交流電轉換為直流電輸出給負載，并給電池組充電。 |
中興ZXDU48 B900配電單元說明參見表3
| 標識 | 組件 | 功能 |
|---|---|---|
| AC BREAKER | 交流輸入空開 | 控制交流輸入電源的通斷。 |
| L/N | 交流輸入接線端子 | 作為交流輸入電源接口，用于接入市電。 |
| LOAD 1~6 | 負載空開 | 負載空開控制直流輸出支路的通斷。 按下電保護方式的不同分組管理，分為一次下電負 載組（LLVD1）和二次下電負載組（LLVD2）。 |
| BATT | 電池空開 | 電池空開控制電池分路的通斷。 |
- | 負載接線端子 | 作為直流輸出接口，用于連接負載的-48 V電源線，上負下正。 |
- | 電池接線端子 | 用于連接電池組的正極線，上負下正。 |
- | 直流防雷器 | 對直流電路進行防雷保護。 |
