ETP48200-C5B6 是盒式電源系統，給–48V DC 系列的通信設備供電，最大輸出電流為200A。

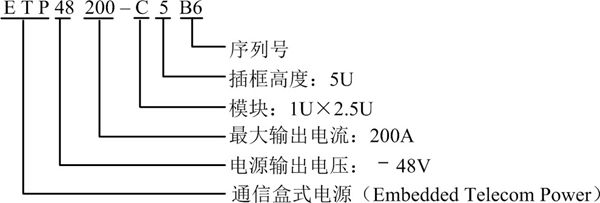

ETP48200-C5B6 的型號說明如圖1所示。
圖1 型號說明
系統特點
電壓范圍寬 85V AC～300V AC
完善的電池管理功能
網絡化設計，提供一路 COM 接口、一路RS485/RS232接口
支持華為網管協議和電總協議，可與華為NetEco網管、M2000網管或第三方網管通信，組網靈活，可實現遠程管理，無人值守
支持 LCD 界面顯示、按鍵操作
支持整流模塊熱插拔
整流模塊功率因數值達 0.99
系統配置
ETP48200-C5B6 系統配置見表1
| 項目 | 系統配置 |
|---|---|
| 插框 | 3U 配電空間 1U 監控單元 1U 整流模塊安裝空間 |
| 配電單元 | 交流配電：交流輸入空開 直流配電：重要負載支路（BLVD），次要負載支路（LLVD），電池支路 |
| 監控單元 | SMU06C1 |
| 整流模塊 | 最大可配置4個R4850N2或R4850G2整流模塊 |
| 防雷器 | 交流防雷：標稱雷擊放電電流 20kA，最大雷擊放電電流40kA，8/20μs 直流防雷：差模10kA，共模20kA，8/20μs |
內部結構

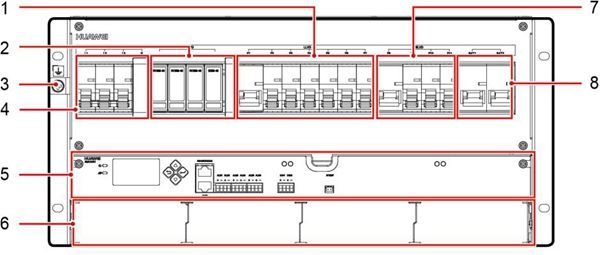

華為ETP48200-C5B6 的內部結構如圖2所示。
圖2 華為ETP48200-C5B6 內部結構圖
| 1.LLVD 空開 | 2.交流防雷器 | 3.接地螺絲 | 4.交流輸入空開和端子 |
| 5.SMU06C1 | 6.整流模塊安裝空間 | 7.BLVD 空開 | 8.電池空開 |
配電單元

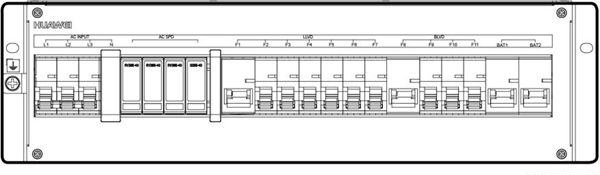

華為ETP48200-C5B6 交直流配電單元如圖3所示，配電規格如表2所示。
圖3 華為ETP48200-C5B6 交直流配電單元
| 項目 | 配電規格 |
|---|---|
| 輸入制式 | 220/380V AC三相四線兼容 220V AC單相 |
| 交流配電 | 1路63A/3P空開 |
| 直流配電 | BLVD空開：1路80A/1P，2路32A/1P，1路10A/1P ?LLVD空開：1路80A/1P，6路32A/1P |
| 電池支路 | 2路125A/1P空開 |
| 防雷器 | 交流防雷：標稱雷擊放電電流20kA，最大雷擊放電電流40kA， 8/20μs 直流防雷：差模10kA，共模20kA，8/20μs |
